电子排水器

 电子排水阀简洁使用说明书：

一、安装
1.安装前应吹扫清洁压缩空气系统
2.安装时注意阀体的箭头方向：出水口不要用不抗气流冲击的软管
3.供电电压要与排水阀电压一致：使用直流电时,正极必须与接头"1"相连
4.出厂时已接好电缆的排水阀，褐色为火红L,蓝色为零线N，黄绿双色为安全接地线GND
5.务必拧紧接线盒上的长螺丝钉，防止进水烧毁 警告！安装电子排水阀时必须确保； 1，压缩空气已经排空（即在零压力下）2，电源已经切断
二、定时器设定
1.定时器
左旋钮设定排放时间，右旋钮设定间隔时间；先设排放时间为2S，间隔时间为 20min，再按需做进一步调节
2.数显定时器
（1）长按(OFF)3秒后，显示上次设定的时间SEC ON（MIN OFF）并闪烁，释放后每按一下ON键时间减少一个单位，每按一下OFF键时间增加一个单位，设定好所需的ON(OFF)时间后，按一下TEST/ENTER键，则数据存储并退出设定状态，设定完成后，系统返回原工作状态，所设新时间在下一个循环中起作用（2）时间查询及手动测试
在正常工作状态下，如当前为ON（OFF）状态时，按一下OFF(ON)键则显示为OFF(ON)状所设定的时间，并转入OFF(ON)工作状态
在正常工作状态下，按TEST/ENTER键并释放，则转入下一个初始状态，即ON状态，ON灯亮，电源输出并重新计时，也就是可作为手动测试按钮
三、异常状态处理
1. 电子排水阀动作正常，却无水排除，很可能是滤网堵塞，这时需清洗滤网；滤网每月至少清洗一次
2. 在部件无损坏的情况下，电磁阀关不住(漏气），其原因可能是冷凝水中大量粉末状物钻入滤网，进入阀芯与护套之间的间隙， 将阀芯卡住，这时需要清洗阀芯
3.清洗阀芯；
（1）关闭隔离阀，按TEST键排空压缩空气，确保排水阀已与空压系统隔离（零压力）
（2)切断排水阀电源

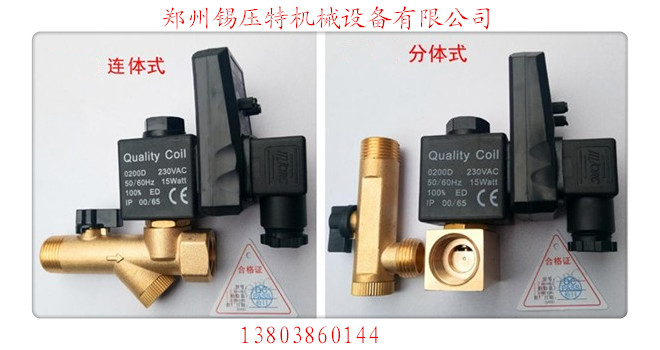

（3）取下线圈（在取下线圈之前，电子排水阀必须断电，否则通电的线圈在脱离阀杆后烧毁），拧开六角螺母，取出阀芯和弹簧，清洗阀座、阀芯和弹簧及阀芯护套，再重新安装完毕MIC-A通用型电子排水阀以模拟电路固态电子定时器与电磁阀相匹配，实现压缩空气系统冷凝水的定时自动排放。MIC-A 型电子排水阀广泛应用于精密过滤器末端排水、分离器、干燥机、储气罐、滴水脚等压缩空气系统部件，排放时间与间隔时间可根据不同需要进行调节。
MIC-B 通用型电子排水阀以模拟电路固态电子定时器与电磁阀相匹配，实现压缩空气系统冷凝水的定时自动排放。MIC-B 型电子排水阀广泛应用于过滤器、分离器、干燥机、储气罐、滴水脚等压缩空气系统部件，排放时间与间隔时间可根据不同需要进行调节。
特性：
● 一种型号适合所有应用,安装简单,全自动,免维护
● 间隔时间和排放时间可调并有测试按钮
● 压力16Bar,多种电压可供选择
● 4.0mm大通径直动阀,氟橡胶密封
● 配有球阀过滤器,与排水阀一体,呈“一”型结构
